Transportanker R-DT


Der Transportanker R-DT dient zum Aufrichten, Transportieren und Versetzen von sogenannten Doppelwandelementan aus Normalbeton.

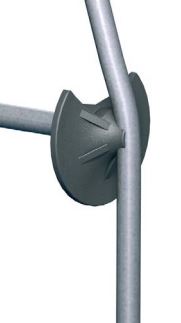

Der Anker besteht aus einem nach unten offenen Bügel aus B500G und einem Verankerungsbügel aus B500G. Die Druckstrebe besteht aus Glattstahl E355. Im Knotenpunkt zwischen Bügel und Druckstrebe dient ein Formteil aus glasfaserverstärkten PA6 zur optimalen Krafteinleitung in die Betonschalen.


Anwendung

Die verschiedenen Beanspruchungen auf den Anker und auf die Doppelwand während der Herstellung, dem Transport, dem Aufrichten und Versetzen der Doppelwände in Axialzug, Querzug, Schrägzug und schräger Querzug unterschieden.


Vorteile

  • Einfache Montage, unabhängig vom Gitterträger und abgestimmt auf die Produktionsabläufe im Fertigteilwerk
  • Höchste Anwendungssicherheit durch umfangreiche Bauteilversuche an der TU Darmstadt
  • Externe Produktionsüberwachung durch PÜZ Bau GmbH, München
  • Keine direkte Verbindung zwischen Ankerbügel und Druckstrebe, dadurch auch bestens für gedämmte Doppelwände geeignet
  • Verzicht auf Schweißungen im Kreuzungspunkt wie auch auf Holzwerkstoffe innerhalp der Doppelwand
  • Ankerbreiten von 120 bis 350 mm für Wandstärken von 160 – 400 mm
  • Bemessung erfolgt  in Anlehnung an die VDI-Richtlinie BV-BS 620


Ankerbreitenbestimmung


Wahl der Ankerbreite

Beim üblichen Einbau des Transportankers parallel zum Gitterträger entspricht die Transportankerbreite der Gitterträgerhöhe

d = Wandbreite
cv,i = Betondeckung Innenschale
cv,a = Betondeckung Außenschale
ds,qi = Durchmesser Querbewehrung Innenschale
ds,qa= Durchmesser Querbewehrung Außenschale
b = d – cv,i – cv,a – ds,qi – ds,qa (alle Maße in mm)


Artikelnummer Bügelbreite in mm lv in mm L in mm Palette
VPE in Stück
Auf Anfrage 130 365 515 350
Auf Anfrage 140 365 515 350
18415 150 365 515 350
Auf Anfrage 160 365 515 300
Auf Anfrage 170 365 515 300
18418 180 365 565 300
18419 190 365 565 300
18420 200 365 565 200
Auf Anfrage 210 365 565 200
Auf Anfrage 220 365 565 200
Auf Anfrage 230 365 565 200
18424 240 365 565 200
18425 250 365 615 200
Auf Anfrage 260 365 615 200
Auf Anfrage 270 365 615 150
Auf Anfrage 280 365 615 100
Auf Anfrage 290 365 615 100
18430 300 365 615 100
Auf Anfrage 310 365 645 100
18432 320 365 645 100
Auf Anfrage 330 365 645 100
18434 340 365 645 100
18435 350 365 645 100
