Multi-Monti-Plus SSK, Richtstützenanker, Sechskantkopf mit Scheibe und Konus
Der Schraubanker MULTI-MONTI® – plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI® . Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung weiderverwendbar.
Ihre Vorteile

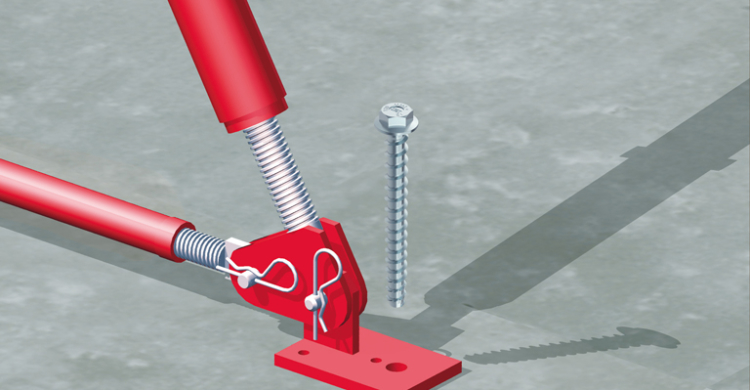

- Temporäre Befestigung von Baustelleneinrichtungen wie z. B. Baustützen, Schrägstützen, Absturzsicherungen, Gerüste
- Zugelassen für die Verwendung in jungem Beton ab einer Betondruckfestigkeit fc,cube > 10 N/mm²
- Maschinell setzbar, kein definiertes Anzugsdrehmoment nötig
- Sicher in der Anwendung, keine versteckten Montagefehler möglich
- Demontierbar und wieder verwendbar und Verwendung einer Prüfhülse
- Lochdurchmesser von 17 – 23 mm in der Grundplatte mit einer Schraube abdeckbar
- Kein Spreizdruck
Nachfolgend die Erklärung der einzelnen Logos.
Die einzelnen Zulassungen finden Sie direkt bei der Schraubenausführung (siehe Produkttabelle)
|
|
|||||
| Artikelnummer | Bezeichnung | Durchmesser Ø in mm | Länge in mm | ETA | Verpackungseinheit |
| Auf Anfrage | Multi-Monti-Plus SSK 16 Sechskantkopf mit Scheibe und Konus | 16 | 90 | nein | 10 Stück |
|
Durchmesser Ø 16 mm
|
|||||
| Artikelnummer | Bezeichnung | Durchmesser Ø in mm | Länge in mm | ETA | Verpackungseinheit |
| 110807 | Multi-Monti-Plus SSK 16 Sechskantkopf mit Scheibe und Konus | 16 | 130 | ja | 10 Stück |
| Produktmerkmale | Länge 90 mm | Länge 130 mm |
| Durchgangsloch in Anbauteil, df [mm] | 19 | 19 |
| Einschraubtiefe, hnom standard [mm] | 75 | 115/100 |
| Empfohlene max. Leistungsabgabe des Schlaugschraubers, Tmax1 [mm] | 600 | 600 |
| Min. Randabstand, cmin [mm] | 60 | 60 |
| Durchmesser, d [mm] | 16,0 | 16,0 |
| Länge, I [mm] | 90 | 130 |
| Gewindelänge, lg [mm] | 75 | 115 |
| Kopfdurchmesser, dk [mm] | 30,0 | 30,0 |
| Anbauteildicke, tfix standard [mm] | 15 | 15/30 |
| Bohr-Durchmesser, d0 [mm] | 14,0 | 14,0 |
| Bohrlochtiefe, h standard [mm] | 85 | 125/110 |

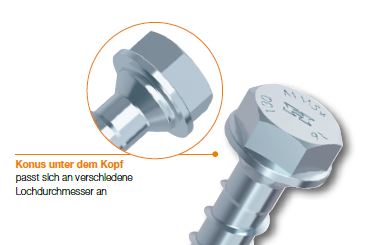

| Kopfausführung | Sechskantkopf mit angepresster Scheibe und Konus, SW-24 | Sechskantkopf mit angepresster Scheibe und Konus, SW-24 |
| Gewinde | Betongewinde | Betongewinde |
| Antriebsgröße | SW-24 | SW-24 |
| Antrieb | Sechskantkopf | Sechskantkopf |
| Material | Stahl, verzinkt blau, A2K | Stahl, verzinkt blau, A2K |
PDF-Zertifikat
DE_Z-21-8-2061
PDF-Prospekt
DE_MMS-plus_SSK_Prospekt
PDF-Datenblatt
Multi Monti Plus SSK
Optionales Zubehör
HECO®-Prüfhülse für Wiederverwendbarkeitsprüfung

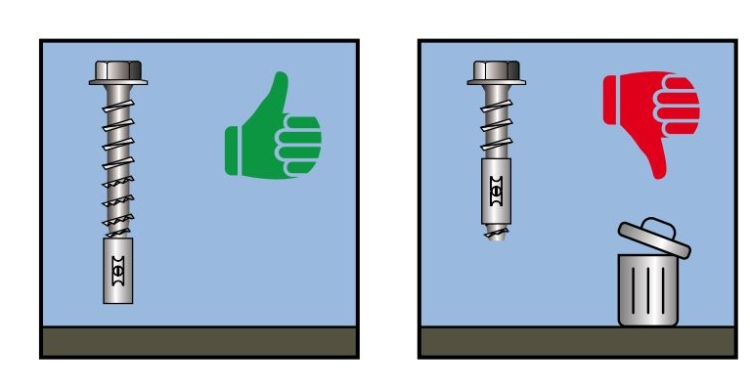

Die HECO®Prüfhülse (Messhülse) ermöglicht eine Prüfung des Schraubankers MULTI-MONTI-plus SSK mit Durchmesser 16 auf Wiederverwendbarkeit bzw. Mehrfachverwendung bei temporären Befestigungen.
Ihre Vorteile
- Metallprüfung zur Kontrolle des Gewindedurchmessers zur Mehrfachverwendung von MMS-plus bei temporären Befestigungen
- Metall: Edelstahl
| Artikelnummer | Bezeichnung | Ausführung | Allgemeine bauaufsichtliche Zulassung | Verpackungseinheit |
| auf Anfrage | HECO Prüfhülse | für MMS-plus 16 | Z-21.8-2061 | 1 Stück |
PDF-Bauartgenehmigung
Bauartgenehmigung DE_Z-21-8-2061
