Montagedübel Typ Z
Der Montagedübel Typ Z ist durch das deutsche Institut für Bautechnik DIBt bauaufsichtlich zugelassen Z-21.8-2143.
Er dient zur temporären Fixierung von Schrägstützen an Betonelementen.
Vorwiegend werden sogenannte Doppel- oder Dreifachwände während der Montage gehalten und ausgerichtet. Dies gilt auch für Massivwände oder Betonstützen.
Die hierfür zugelassene Betonschraube UPAT UCS 10 x 80 mm kann sowohl am Kopf- und Fußpunkt verwendet werden.
Vorteile
- Einfache Montage sowohl bei Stahl- wie auch Holzschalungen durch Klebeteller oder alternativ Magnet-Montageteller.
- Höchste Anwendungssicherheit durch bauaufsichtliche Zulassung
- Zulässig für minimale Schalendicke ≥ 50 mm und einer Mindestbewehrung von Q188
- Dübel aus Faserverstärktem Kunststoff – optimale Krafteinleitung in die Betonschale
- Das Eindrehen der Betonschraube ist ohne vorgegebenem Anzugsdrehmoment möglich
- Das Einschrauben in den Montagedübel Typ Z erfolgt praktisch verschleißfrei
Die Schraube kann somit sehr oft eingesetzt werden. - Effektive und kostengünstige Montagelösung, baustellengerecht und Sicherheit „made in Germany“
| Artikelnummer | Ausführung | Beschreibung | Höhe Maße in mm |
Verpackungseinheit in Stück | |
| Karton | Palette | ||||
| 5684 |  |
Montagedübel Typ Z | 80 | 100 | 6400 |
| 56843 |  |
Montagedübel Typ Z inkl. Montageteller | 85 | 100 | 6400 |
Zubehör für Montagedübel Z
UPAT Betonschraube UCS 10 x 80 mm zur Befestigung der Schrägstütze am Montagedübel Z.
Kann auch für den Fußpunkt verwendet werden und minimiert die Verwechslungsgefahr.
Die Betonschraube kann wieder verwendet werden, solang die Prüfhülse nicht über die Betonschraube gesteckt werden kann.
| Artikelnummer | Beschreibung | Länge Maße in mm |
Verpackungseinheit in Stück / Karton |
| 56844 | Upat Betonschraube UCS 10 x 80 |
80 | 50 |
Prüfhülse zur Betonschraube UCS 10 x 80 mm
| Artikelnummer | Beschreibung | Länge Maße in mm |
Verpackungseinheit in Stück / Karton |
| 56845 | Prüfhülse | 30 | 1 |

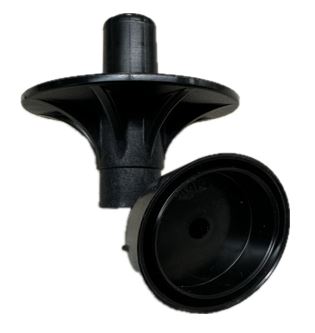

Adapter für Montagedübel Z auf Magnet
| Artikelnummer | Beschreibung | Verpackungseinheit in Stück / Karton |
| 56846 | Adapter für Montagedübel | 200 |
