Typ QW ist ein typengeprüfter rückbiegefähiger- Bewehrungsanschluß zweireihig (RB4),
schubverzahnt vorwiegend für horizontalen Einbau z.B. Wand an Decke, für Querkraftbeanspruchung senkrecht zur Fuge.
Standardlänge ca.125 cm
| Anschlußlänge lü: | e=Eisendurchmesser in cm: |
| 32 cm bei 8 mm Eisendurchmesser | 10 cm mit 12 Anschlußeisen |
| 39 cm bei 10 mm Eisendurchmesser | 15 cm mit 8 Anschlußeisen |
| 47 cm bei 12 mm Eisendurchmesser | 20 cm mit 6 Anschlußeisen |
Standard Bügelhöhe 17 cm
| Art.Nr.: | Typ | Kastenbreite in mm | Bügelbreite in mm | Eisen Ø in mm | Teilung in cm |
| 99110 | U 85-8/15 | 85 | 60 | 8 | 15 |
| 99170 | U 85-10/15 | 85 | 60 | 10 | 15 |
| 99428 | QW 115-8/15 | 115 | 90 | 8 | 15 |
| 99430 | QW 115-10/15 | 115 | 90 | 10 | 15 |
| 99432 | QW 115-12/15 | 115 | 90 | 12 | 15 |
| 99433 | QW 145-8/15 | 145 | 120 | 8 | 15 |
| 99435 | QW 145-10/15 | 145 | 120 | 10 | 15 |
| 99437 | QW 145-12/15 | 145 | 120 | 12 | 15 |
| 99438 | QW 165-8/15 | 165 | 140 | 8 | 15 |
| 99400 | QW 1265-10/15 | 165 | 140 | 10 | 15 |
| 99402 | QW 165-12/15 | 165 | 140 | 12 | 15 |
| 99403 | QW 185-8/15 | 185 | 160 | 8 | 15 |
| 99405 | QW 185-10/15 | 185 | 160 | 10 | 15 |
| 99408 | QW 185-12/15 | 185 | 160 | 12 | 15 |
| 99407 | QW 185-12/10 | 185 | 160 | 12 | 10 |
| 99409 | QW 225-8/15 | 255 | 200 | 8 | 15 |
| 99411 | QW 225-10/15 | 255 | 200 | 10 | 15 |
| 99414 | QW 225-12/15 | 225 | 200 | 12 | 15 |
| 99413 | QW 225-12/10 | 225 | 200 | 12 | 10 |
Weitere Typen und Ausführungen auf Anfrage.

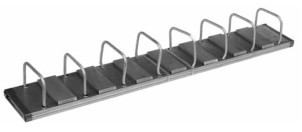

Typ QS ist ein zweireihiger, schubverzahnter Anschluß, vorwiegend für den vertikalen Einbau, z.B. Wand an Wand, für die Aufnahme von Schubkräften parallel zur Fuge.
